产 品 说 明
【功能及用途】
DC100电火花检漏仪是用来检测油气管道、电缆、搪瓷、金属贮罐、 船体等金属表面防腐层的施工质量和老化腐蚀点的微孔、气隙的一种专用检测设备,是一款普及版的电火花检测仪。
【特点】
1、功耗低,体积小, 重量轻;
2、操作简单,直观方便等特点;
3、指针表头指示输出电压和电源电压;
【主要技术指标】
1、测量范围:A型:0.03-3.5mm(以环氧煤沥青为介质)
B型:3.5-10.mm(以石油沥青为介质)
C型:0.03-10.mm(以环氧煤沥青、石油沥青为介质)
2、输出高压:A型:0.5-15KV
B型:15-35KV
C型:0.5-35KV
3、显示:指针式
4、高压控制系统:普通电位器调节
5、直流供电:12v
6、功耗:<5w
7、报警延时:1-2秒
8、高压枪:微电子高压发生器
9、包装:金属箱
10、主机尺寸: 165mm×155mm×68mm
11、主机重量:1.5kg(含电池)
【检测原理及方法】
检漏原理:金属表面绝缘防腐层过薄、漏铁及漏电微孔处的电阻值和气隙密度都很小,当有高压经过就形成气隙击穿而产生火花放电,给报警电路产生一个脉冲信号,报警器发出声光报警,根据这一原理达到防腐层检漏目的。

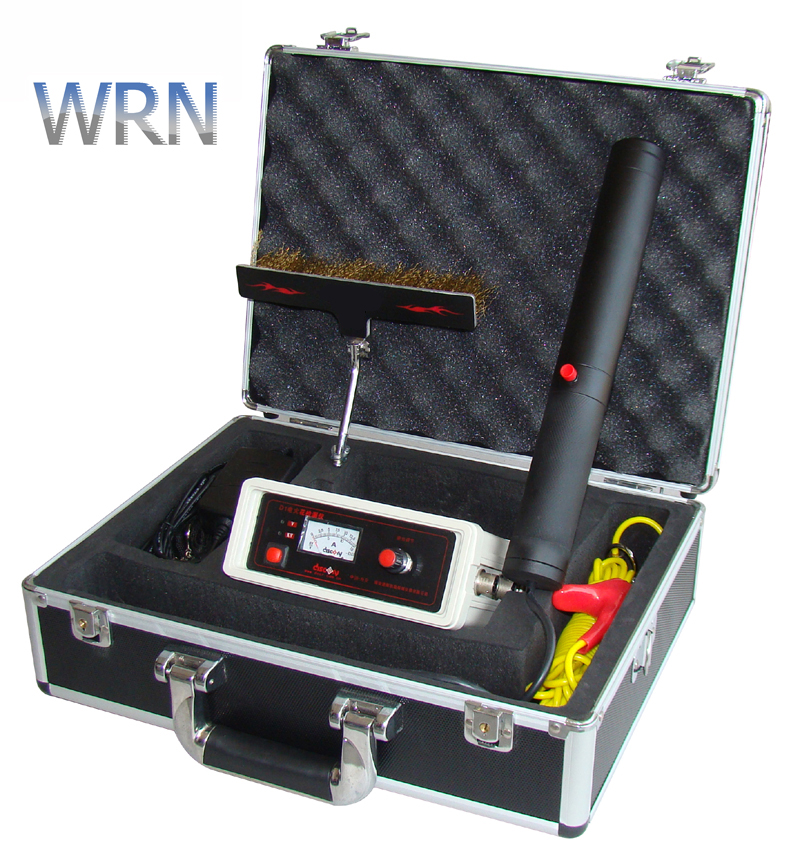

【仪器配件】
1、主机
1台
2、高压枪
1根
3、板式探刷
1把
4、充电器
1只
5、长接地线
1根
6、短接地线
1根
7、连接磁铁
1只
8、接地棒
2根
9、高压手套
1副
10、随机文件
1套
备注标配:板式探刷;可选配:扇形探刷、圆形探刷(检测管道内壁)、环形探刷(检测管道外壁)
板式探刷 扇形探刷 圆形探刷(检测管道内壁) 环形探刷(检测管道外壁)
