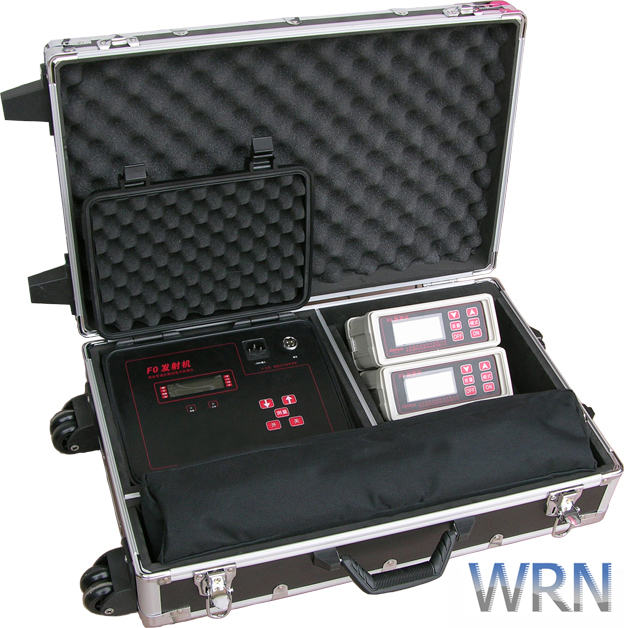

FC200埋地管道防腐层探测检漏仪
2019-07-11


产 品 说 明

【功能及用途】

功能:

★该仪器在不挖开覆土的情况下,能够方便而准确地查出地下金属管道的位置、走向、深度、防腐层破损点、破损点的个数、破损点间的距离、破损点的大小等功能。

用途:

★根据SYJN4029-88和GJJ33089标准对管道进行验收;

★对新铺设的管道进行竣工验收;

★根据安全规程对管道进行定期检测,确定阴极保护效果;

★对主管线上的分支进行定位;

★对旧管道进行检测,确定管道防腐层状况;

★对施工区段开挖破土前进行地下管线分布检查,防止施工时破坏地下油、气、水、电等管线。

【特点】

★具有多种探测方式,并可自动转换,关机时数值自动保存。

★能够自动测出管道的对地电阻,输出信号调制高频报警信号,抗干扰能力极强,提高了仪器的检测效果,延长了电池的使用时间和寿命。

【主要技术指标】

(一) 发射机技术指标:

1.输出功率:0~25W自动调节

2.发射频率:1K±0.1HZ

3.阻抗匹配:0~500Ω,自动匹配

4.发射距离:0.03~5km,可逐级向5km外移动

5.工作电源:14.8V军品锂电池组

6..工作温度:-10℃~+50℃

7.控制系统:DSP+矢量控制,支持系统升级

8.调节系统:数字式键盘控制

9.重  量:3.0Kg(含电池)

10.外形尺寸(mm):276×227×98

(二)探测仪技术指标:

1. 灵敏度:-65db

2.位置偏差:≤5cm

3.探测深度:≤5m

4.工作电源:9.6V镍氢电池

5.工作温度:-10℃~+50℃

6.显示:数字显示

7.重量:0.9kg

8.外形尺寸(mm):165×110×68

(三)检漏仪技术指标:

1.灵敏度:-65db

2.检漏精度:≥0.5mm2

3.工作电源:9.6V镍氢电池

4.工作温度:-10℃~+50℃

5.显示:数字显示

6.重量:0.9kg

7.外形尺寸(mm):165×110×68

【其它配件】

  探杆、大电池组、检漏线、输出线、接地线、接地棒、小锉刀、磁铁、220V电源线、保险丝2A、充电器。

【检测原理及方法】

通过向地下管道发送出电磁波信号,探测仪利用探头与磁力线地平面垂直相切时,收到的信号最小(几乎为零)的原理来测定管道的走向和深度。

检漏原理: 向地下管道发送特定的高频调制信号,在地下管道防腐层破损点处与大地形成回路,并向地面辐射,在破损正上方辐射信号最强,根据这一原理找出管道防腐层的破损点。

检漏方法: 采用“人体电容法”,就是用人体做检漏仪的感应元件,当检漏员走到漏点附近时,检漏仪发出声响提示,当走到漏点正上方时,喇叭中的声音最响,示值最大,从而准确找到漏蚀点。
