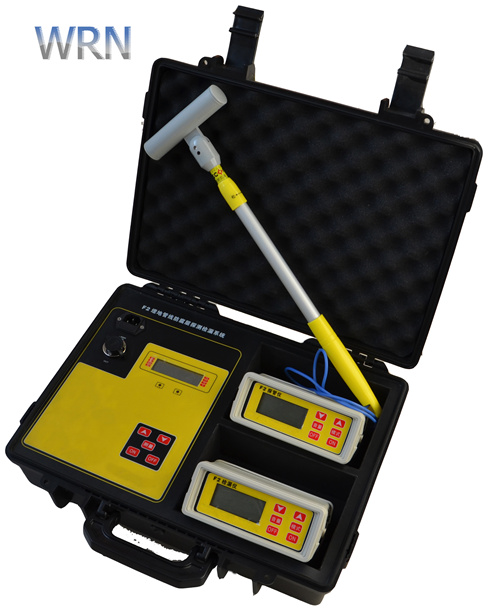

产 品 说 明

【功能及用途】

功能：

★该仪器在不挖开覆土的情况下，能够方便而准确地查出地下金属管道的位置、走向、深度、防腐层破损点、破损点的个数、破损点间的距离、破损点的大小等功能。

用途：

★根据SYJN4029-88和GJJ33089标准对管道进行验收；

★对新铺设的管道进行竣工验收；

★根据安全规程对管道进行定期检测，确定阴极保护效果；

★对主管线上的分支进行定位；

★对旧管道进行检测，确定管道防腐层状况；

★对施工区段开挖破土前进行地下管线分布检查，防止施工时破坏地下油、气、水、电等管线。

【特点】

★内置进口锂电池,极大减小产品体积

★大功率输出,抗干扰能力极强

★智能存储工作状态,方便二次开机调用

★发射系统嵌入式设计,使操作更为灵便

★数字滤波技术,灵敏度更高

★独特的压控振频设计，测试更显人性化

【主要技术指标】

（一） 发射机技术指标：

1．发射功率：0~30W自动调节

2．发射频率：1K±0.1HZ

3．阻抗匹配：5~1000Ω，自动匹配

4．发射距离：0.03~10km，可逐级向10km外移动

5．工作电源：14.8V军品锂电池组

6．.工作温度：-30℃~+60℃

7．控制系统：DSP+矢量控制，支持系统升级

8．调节系统：数字式键盘控制

9．重　　量：8kg（含电池）

10．外形尺寸（mm）：456×355×133

（二）探测仪技术指标：

1．灵敏度：-85db

2．走向位置偏差：≤5cm

3．探测深度：≤10m

4．工作电源：9.6V镍氢电池

5．工作温度：-30℃~+60℃

6．显示：数字显示

7．重量：0.9kg

8． 外形尺寸（mm）：165×110×68

（三）检漏仪技术指标：

1．灵敏度：-85db

2．检漏精度：≥0.25mm2

3．工作电源：9.6V镍氢电池

4．工作温度：-30℃~+60℃

5．显示：数字显示

6．重量：0.9kg

7．外形尺寸：165×110×68

【其它配件】

　　 探杆、大电池组、检漏线、输出线、接地线、接地棒、小锉刀、磁铁、220V电源线、保险丝2A、充电器。

【检测原理及方法】

通过向地下管道发送出电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小（几乎为零）的原理来测定管道的走向和深度。

检漏原理： 向地下管道发送特定的高频调制信号，在地下管道防腐层破损点处与大地形成回路，并向地面辐射，在破损正上方辐射信号最强，根据这一原理找出管道防腐层的破损点。

检漏方法： 采用“人体电容法”，就是用人体做检漏仪的感应元件，当检漏员走到漏点附近时，检漏仪发出声响提示，当走到漏点正上方时，喇叭中的声音最响，示值最大，从而准确找到漏蚀点。
